Teknik Elektro: Charger Otomatis Menggunakan Sensor LM317

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. TUJUAN

2. KOMPONEN

3. DASAR TEORI

4. PRINSIP KERJA

5. GAMBAR RANGKAIAN

6. VIDEO RANGKAIAN
7. LINK DOWNLOAD

1. Tujuan [KEMBALI]

Untuk Membuat rangkaian charger aki/accu/baterai otomatis
mensimulasikan rangkaian charger otomatis di proteus

2. Komponen [KEMBALI]

lm317emp

Perangkat LM317 adalah regulator tegangan positif tiga terminal yang dapat disesuaikan yang mampu memasok lebih dari 1,5 A pada rentang tegangan output 1,25 V hingga 37 V. Hanya diperlukan dua resistor eksternal untuk mengatur tegangan output. Perangkat ini memiliki regulasi jalur tipikal 0,01% dan regulasi beban tipikal 0,1%. Ini termasuk pembatasan saat ini, perlindungan panas berlebih, dan perlindungan area operasi yang aman. Perlindungan kelebihan beban tetap berfungsi bahkan jika terminal penyesuaian terputus.

transformator

Transformator atau sering disingkat dengan istilah Trafo adalah suatu alat listrik yang dapat mengubah taraf suatu tegangan AC ke taraf yang lain. Maksud dari pengubahan taraf tersebut diantaranya seperti menurunkan Tegangan AC dari 220VAC ke 12 VAC ataupun menaikkan Tegangan dari 110VAC ke 220 VAC. Transformator atau Trafo ini bekerja berdasarkan prinsip Induksi Elektromagnet dan hanya dapat bekerja pada tegangan yang berarus bolak balik (AC).

ac generator/sumber ac

generator ac atau sumber arus ac digunakan sebagai sumber arus ac

baterai

baterai digunakan sebagai objek

transistor BD139

transistor BD139 dan BD135 berjenis NPN.transistor BD139 didesain untuk bekerja pada arus DC yang memiliki tegangan listrik rendah.

relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi

resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.

Perhitungan untuk Resistor dengan 4 Gelang warna :

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%

berikut tabel kode warna resistor

kapasitor

Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad

potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel

dioda

pada rangkaian ini dioda digunakan sebagai penyearah atau mengubah tegangan AC keDC

voltmeter

digunakan sebagai alat ukur tegangan DC

3. Dasar Teori [KEMBALI]

Dalam rangkaian charger baterai berikut didesain dengan menggunakan IC regulator variabel yaitu IC LM317 dengan fitur auto-cut-off/pemutusan arus otomatis. Maka dengan sirkuit ini, output DC bisa diatur dengan menambahkan VR 1K sehingga bisa mengisi baterai mulai dari 6 volt hingga 12 Volt.
Transistor NPN
Transistor NPN merupakan persambungan tiga susunan lapisan bahan
semikonduktor yaitu bahan n, bahan p, dan bahan n

Elektron dari emitter diteruskan ke basis adalah sangat kecil sekali karena basis sangat
tipis sehingga elektron butuh waktu untuk berdiffusi ke dalam kolektor dan
kemudian elektron diteruskan ke tegangan positif dari baterai. Sehingga

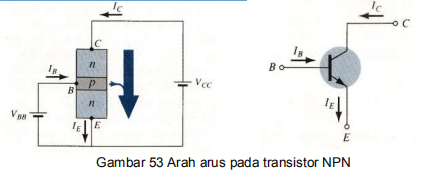

persamaan arus memakai hukum Kirchoff tentang arus yakni arus masuk
sama dengan arus keluar jadi IE = IC + IB.

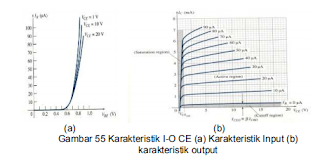

Transistor dapat dibuat dalam tiga konfigurasi yaitu Common Emitter (CE),
Common Collector (CC) , Common Base (CB). Common Emitter adalah
memakai bersama kaki Emitter antara Input dan output seperti gambar 54.

IB dimana VBE maksimum untuk Si adalah
0,7 Volt dan Ge adalah 0,3 Volt. Pada kurva karakteristik output dibagi tiga
operasi yaitu:
1. daerah saturasi (saturation region) yang artinya output menjadi
cacat,
2. daerah aktif (active ragion) yang artinya output tidak cacat asalkan
arus IB berfluktuasi masih dalam daera aktif.
3. Daerah cutoff yang artinya output akan terpotong.
