Kipas Laptop Otomatis dengan Sensor NTC


1. Tujuan

[KEMBALI]

      1. Memudahkan untuk mengetahui kapan kita harus menghidupkan kipas laptop.

      2. Membuat tidak banyak makan tempat USB.

2. Alat dan Bahan[KEMBALI]

  • Alat

        1. Power Supply DC


           Power Supply adalah alat listrik yang dapat menyediakan energi listrik untuk perangkat elektronika lainnya.

           2. Voltmeter

              Voltmeter merupakan alat ukur yang berfungsi untuk mengukur besar tegangan yang ada pada sebuah rangkaian listrik.

  • Bahan

           1. Resistor



                Spesifikasi Resistor yang digunakan:
                -  Resistor 10kOhm 2 buah
                -  Resistor 1kOhm 2 buah



            2. Transistor

                  Konfigurasi pin:

                   Spesifikasi:



                3. Op-Amp

                    Konfigurasi pin:


                     Spesifikasi:




                   4. Thermistor NTC

                       Konfigurasi pin:
                        Masing-masing pin NTC berfungsi sama seperti resistor, jika pemasangan terbalik tidak akan mempengaruhi apa-apa.

                        Spesifikasi:






Grafik NTC



                    5. Motor DC

                         Konfigurasi pin:

                         Spesifikasi:


3. Dasar Teori[KEMBALI]

  1. Resistor
          Resistor merupakan komponen elektronik yang memiliki 2 pin dan dapat mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai yang dapat mengatur nilai arus dan tegangan listrik dan dapat ditentukan menggunakan persamaan Ohm.


Cara menentukan nilai resistansi:
  • Memasukkan nilai yang ditunjukkan pada gelang pertama.
  • Memasukkan nilai yang ditunjukkan pada gelang kedua.
  • Memasukkan nilai yang ditunjukkan pada gelang ketiga.
  • Memasukkan nilai yang ditunjukkan pada gelang keempat sebagai banyaknya jumlah nol.
  • Gelang kelima merupakan nilai toleransi jika ada.

Rumus Resistor





       2. Transistor

            Transistor merupakan komponen semikonduktor yang memiliki berbagai macam fungsi seperti penguat, pengendali, penyearah, osilator, modulator, dan lain sebagainya.



                  Rumus:


             Karakteristik I/O:



3. OP AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.


Inverting Amplifier





NonInverting






Komparator




Adder



    Rangkaian Dasar OpAmp



Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ∼)

b. Impedansi input tak berhingga (rin = ∼)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)


Grafik input dan output op amp

             4. Thermistor NTC




    Thermistor NTC merupakan thermistor yang memiliki koefisien negatif yang ketika temperatur turun maka nilai tahanannya akan meningkat dan begitu juga sebaliknya. Kenaikan dan penurunan tahanan akan mempengaruhi nilai arus yang dapat melewati komponen thermistor NTC.

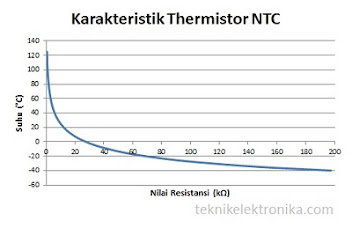

     Bentuk grafik respon NTC:


                  5. Motor DC




        Motor DC digunakan sebagai output dari rangkaian. Motor DC ini bergerak sesuai besar arus yang melewatinya. Semakin besar arus yang lewat maka kecepatannya juga akan cepat.

4. Percobaan[KEMBALI]

        a) Prosedur Percobaan

            1. Siapkan semua alat dan bahan yang diperlukan pada aplikasi proteus.
            2. Rangkai setiap komponen bahan dan juga alat menjadi rangkaian yang akan dibuat.
            3. Ubah spesifikasi komponen sesuai kebutuhan.
            4. Jalankan simulasi rangkaian.

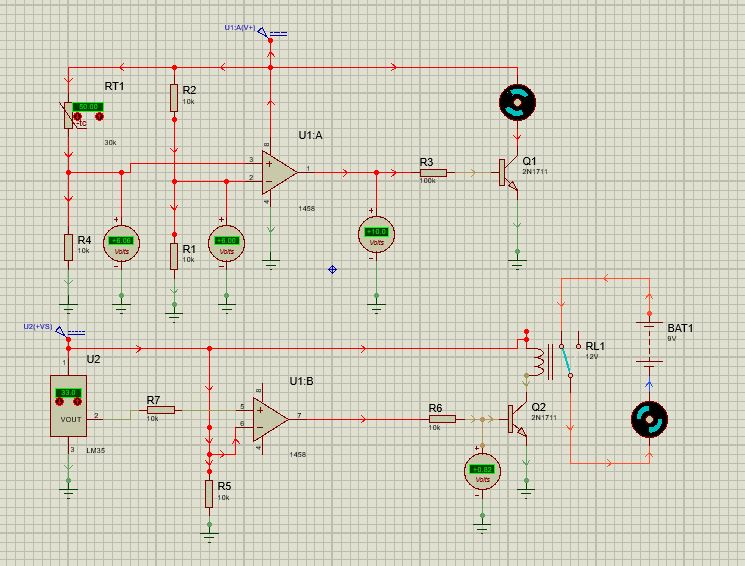

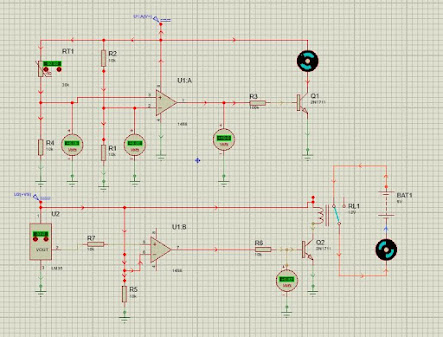

        b) Rangkaian Simulasi




              Prinsip kerja dari rangkaian ini adalah sumber tegangan yang berada di atas sebesar 12 V terhubung ke sensor NTC, motor dan ke op-amp. Dikaki inverting dihubungkan ke resistor dan langsung menuju ground menjadi tegangan referensi. Pada kaki non-inverting terhubung ke NTC dan juga resistor yang kemudian menjadi paralel. Output dari komparator ketika dijalankan dan NTC menunjukkan suhu besar dari 50 derajat Celcius maka akan bernilai high yang mengaktifkan arus Collector pada transistor dan memutar Motor.
               Untuk rangkaian LM35 pada suhu 34 C akan membuat motornya menjadi berputar. Tujuan LM35 disini untuk mmebuat output kipas ada dua jadi seluruh sisi laptop dapat menjadi dingin dengan adanya dua sensor dan juga dua output ini.


        c) Video






        d) Download file:

            Download HTML disini
            Download Rangkaian Simulasi disini
            Download Video disini
            Download datasheet LM35 disini
            Download datasheet NTC disini
            Download datasheet Op-Amp disini
            Download datasheet resistor disini
            Download datasheet Motor disini
            Download datasheet Transistor disini
